設備簡介 Introduction

該設備為全自動單軌PCB在線激光打碼設備，其原理是利用激光器產生的能量在PCB表面雕刻一維碼、二維碼、文字、符號等其他圖形，在PCB板表面留下永久記號的激光鐳射工藝。設備由運動十字加工平臺，視覺定位系統、激光打碼系統、煙塵凈化系統、自主開發軟件系統等組成。

產品特征 Product Features

1.設備可接駁上板和下板機構或流水線，可接入客戶MES、ERP系統實現在線全自動PCB板打標功能。

2.PCB可雕刻多個不同內容的一維碼、二維碼、文字、符號或圖形等信息；并讀取確認雕刻內容與標記的內容是否一致。

3.設備內置翻板模塊，XY精密運動平臺可依次移動完成產品的正反面打標。

4.設備對接流水線，PCB板自動流到設備內軌道，粗定位后通過CCD精定位，可精確確定打標位置。

5.設備能適應不同大小的PCB板，可根據PCB板的大小來定制軌道的較大行程。

6.激光可采用紫外激光、綠光激光或者光纖激光器，zui小可雕刻出3mmx3mm多達18位字符的二維碼，且條碼槍、CCD均可順利讀取。

7.方便維修，使用壽命長，體積小巧，節省占地面積，且適用于惡劣環境工作。

應用領域 Application

該設備用于PCB、芯片半導體等產品表面鐳射標刻。適用行業：廣泛用于集成電路、PCB板、FPC等行業。

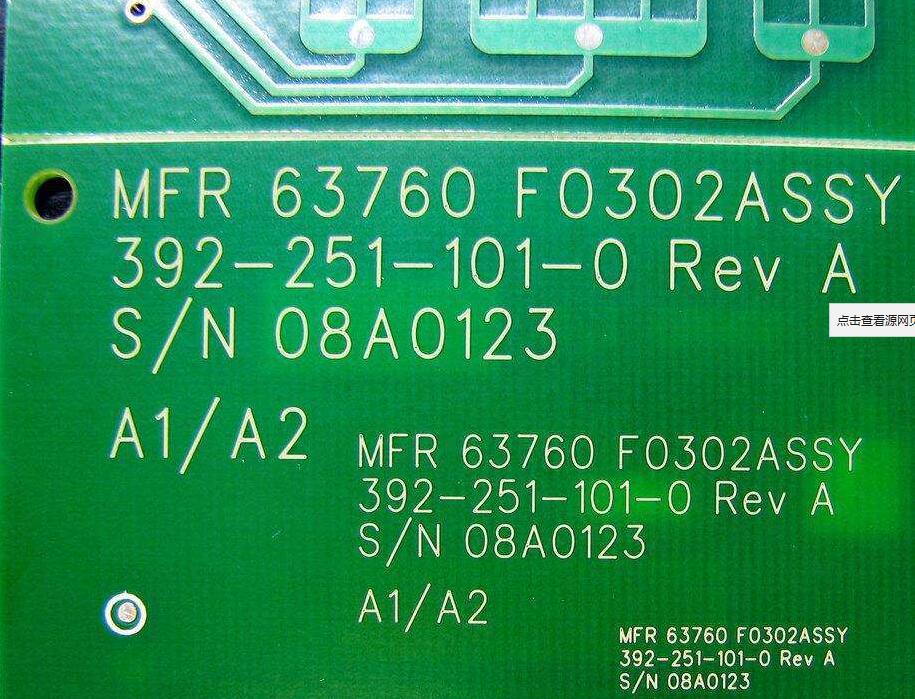

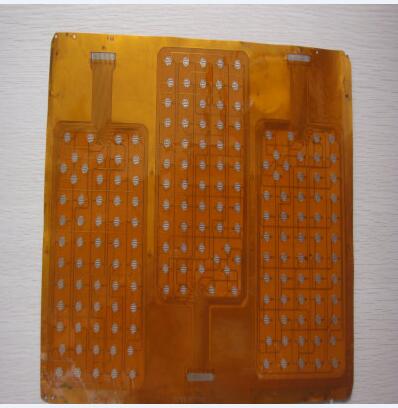

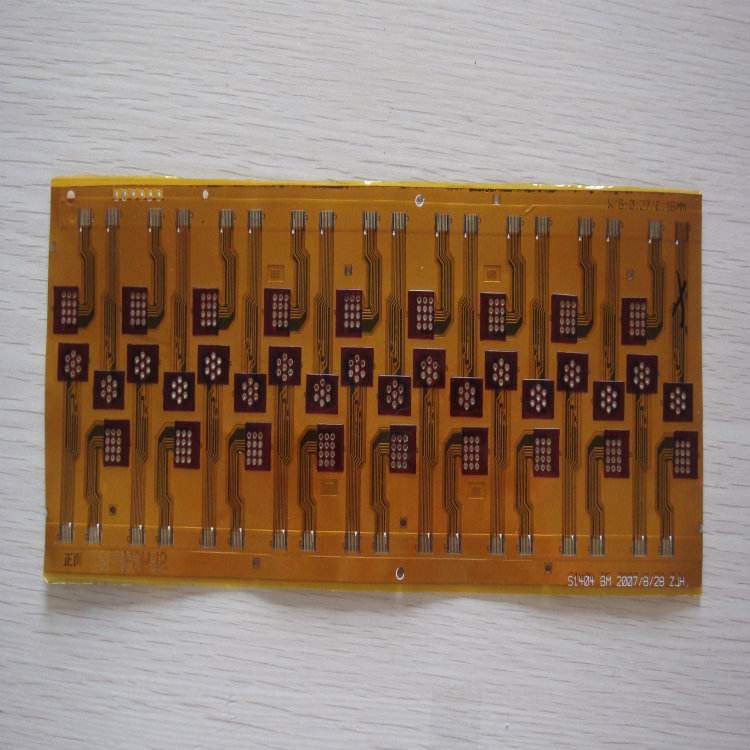

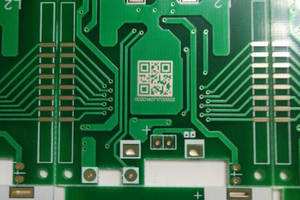

樣品圖片Sample
